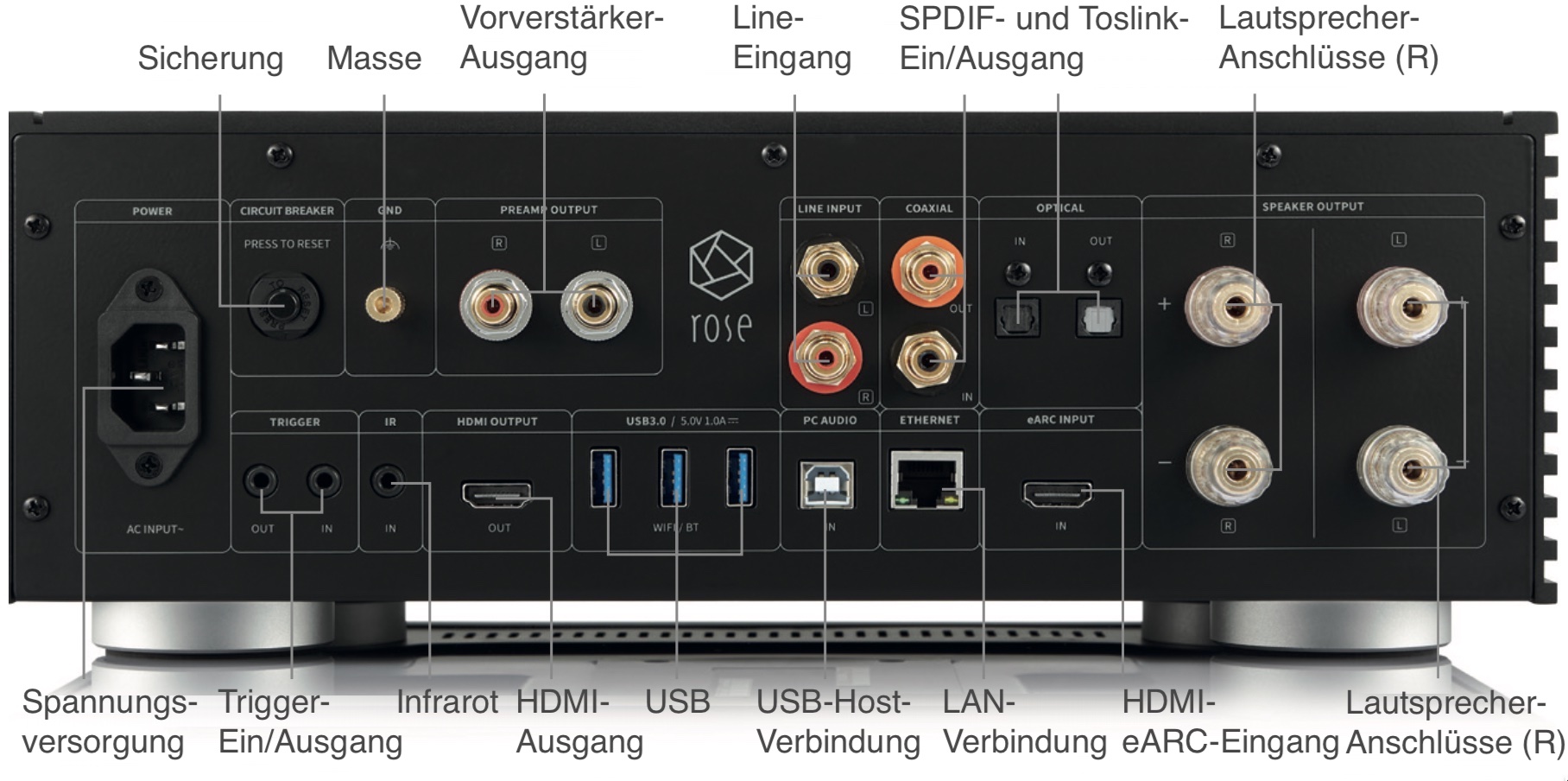

Rückansicht

Spannungsversorgung	Verbinden Sie hier das beiliegende 230V-Stromkabel
Sicherung	Stellt die optimale Verbindung zum Stromnetz her und sichert das Gerät ab.
GND	Mithilfe dieser Stellschraube können Sie externe Geräte mit der Gehäusemasse verbinden, um Brummprobleme zu beheben.
USB-Host-Verbindung	An diese Schnittstelle kann ein PC angeschlossen werden, um den RS520 als USB-DAC zu verwenden.
Toslink-Eingang	Hier kann mittels eines optischen Digitalkabels eine Verbindung zu einem Quellgerät hergestellt werden. Bis 192 kHz/24 Bit können übertragen werden.
Toslink-Ausgang	Stellen Sie eine digitale Verbindung mithilfe eines optischen Kabels zu einem D/A-Wandler oder A/V-Receiver her. Bis 192 kHz/24 Bit können übertragen werden.
Lautsprecher-Anschlüsse	Schließen Sie hier Ihre Lautsprecher an. Die maximale Ausgangsleistung beträgt 250 Watt an 8 Ohm.
Line-Eingang	Hier können Sie per Cinch(RCA)-Kabel eine Verbindung zu einem analogen Quellgerät (bsw. Phono-Vorstufe) herstellen.
Vorverstärker-Ausgang	Verbinden Sie hier per Cinch(RCA)-Kabel einen Verstärker oder Aktivlautsprecher, um den RS520 als reines Quellgerät und/oder Vorstufe einzusetzen.
LAN-Verbindung	Am LAN-Port wird die Verbindung zum Router hergestellt, um die Netzwerkverbindung
USB 3.0	Verbinden sie USB-Massenspeicher oder ein externes CD-Laufwerk, um CDs abzuspielen oder zu rippen.
HDMI	Am HDMI-Ausgang kann ein Fernsehgerät angeschlossen werden, um Bildinhalte (Videodateien oder Youtube-Filme) in bis zu 4K, 3840x2160p/60Hz wiedergeben zu können.
eARC-Eingang	Verbinden Sie diesen Eingang mit einem eARC-Ausgang Ihres Fernsehgeräts.
SPDIF-Eingang	Hier kann mittels eines koaxialen Digitalkabels eine Verbindung zu einem Quellgerät hergestellt werden. Bis 192 kHz/24 Bit können übertragen werden.
SPDIF-Ausgang	Stellen Sie eine digitale Verbindung mithilfe eines koaxialen Digitalkabels zu einem D/A-Wandler oder A/V-Receiver her. Bis 192 kHz/24 Bit können übertragen werden.
Trigger-Eingang	Mithilfe dieser Funktion wird das Gerät eingeschaltet, sobald ein Signal zwischen 3.3-12V DC anliegt. Einige HiFi-Geräte verfügen über den entsprechenden Ausgang.
Trigger-Ausgang	Sobald Ihr RS520 eingeschaltet wird, liegt an diesem Port ein 12 V DC-Signal an, das genutzt werden kann, um beispielsweise externe Endstufen einzuschalten.
Infrarot	Verbinden Sie hier den mitgelieferten IR-Sensor, um das Gerät bedienen zu können, selbst wenn es versteckt verbaut wurde.
