Anschlüsse

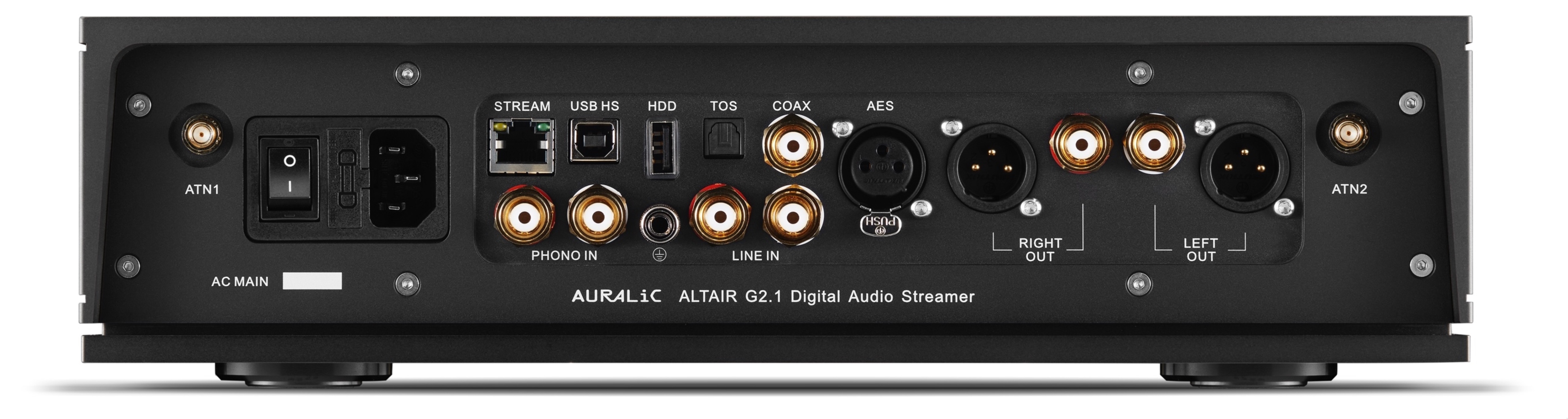

Die Ein- und Ausgänge befinden sich auf der Rückseite des Geräts:

• AES, COAX und TOS
  Die maximale Abtastrate, die von AES/EBU-, Koaxial- und Toslink-Eingängen unterstützt wird, beträgt 24Bit/192kHz.


• USB HS
  Über diesen Anschluss kann ein Computer verbunden werden, um den ALTAIR G2.1 als externen DAC zu verwenden. Die von USB HS unterstützten maximalen Abtastraten sind 32Bit/384 kHz und DSD512. USB 2.0 HS verwendet eine asynchrone Übertragung. Alle PCM-Daten werden von der Lightning Tesla-Plattform gepuffert, wobei Jitter entfernt und das Signal an den DAC-Schaltkreis mit eigenem Femto-Takt weitergeleitet wird, um das Timing zu regulieren. DSD-Daten werden von einem separaten Schaltkreis gepuffert, der Jitter entfernt und das Signal an den DAC-Schaltkreis mit eigenem Femto-Takt weiterleitet, um das Timing zu regulieren.
  Windows-Benutzer müssen die erforderlichen Treiber installieren, um diese Funktion nutzen zu können. Sie können von der AURALiC-Webseite heruntergeladen werden. Der dort verfügbare Treiber ist für Windows 10 sowie Windows 11 (21H2).
• HDD
  USB-Host-Anschluss für den Anschluss von USB-Wechselspeichern. Wenn ein USB-Speicher vorhanden ist, liest Lightning Server den Inhalt des USB-Speichers und scannt die Musikdateien automatisch. Die unterstützten Partitionsformate sind FAT32, exFAT, NTFS, EXT-2/3/4 und begrenzte Unterstützung von Apple HFS+. Die maximale Strombelastbarkeit dieses Anschlusses beträgt 5V/500mA. AURALiC empfiehlt aus Gründen der Klangqualität die Verwendung von USB-Speichergeräten mit einer eigenen Stromversorgung. Lightning Server durchsucht nur die größte Partition auf Ihrem USB-Speicher nach Musikdaten.


• STREAM
  Gigabit-Ethernet-Anschluss für ALTAIR G2.1, um seine Streamingfunktion zu nutzen.


• LINE IN
  Der maximale Signalpegel, der vom Line-Eingang unterstützt wird, beträgt 2 Vrms. Die interne Schaltung für diesen Eingangskanal bietet eine Verstärkung von 6 dB, aber es gibt auch einen Bypass-Modus im Systemmenü (keine Verstärkung, Lautstärkeregelung deaktiviert). Die Signale vom analogen Eingang werden direkt zum passiven Lautstärkeregelungsmodul geleitet und nicht in den digitalen Bereich umgewandelt.
• PHONO IN
  Der maximale Signalpegel, der vom MM-Phonoeingang unterstützt wird, beträgt 20mVrms mit eingebauter Standard-RIAA-Entzerrung und die maximale Verstärkung bei 1kHz beträgt 54dB. Die Signale vom Phonoeingang werden direkt zum passiven Lautstärkeregelungsmodul geleitet und werden nicht in den digitalen Bereich umgewandelt.


• ATN1 and ATN2
  Wi-Fi-Antennen für ALTAIR G2.1. Die Wi-Fi-Antennen funktionieren auch als Bluetooth-Empfängerantennen und sollten auch dann installiert werden, wenn eine LAN-Verbindung genutzt wird, da sonst Bluetooth-Streaming nicht funktioniert.


• RIGHT/LEFT OUT
  Die symmetrischen, unsymmetrischen Analogausgänge des ALTAIR G2.1 sind einzeln gepuffert und können gleichzeitig verwendet werden. Es wird jedoch empfohlen, ungenutzte Anschlüsse zu trennen, um mögliche elektromagnetische Störungen durch Kabel zu vermeiden. Die Amplitude der analogen Ausgänge ist einstellbar mit einem maximalen Pegel von etwa 4,4 Veff für XLR- und Cinch-Ausgänge. Die Ausgangsimpedanz des XLR-Ausgangs ist mit 4,7 Ohm sehr niedrig, so dass er für den Betrieb einer Vielzahl von Leistungsverstärkern verwendet werden kann. Bitte achten Sie besonders darauf, dass Sie keinen Pin eines Analogausgangs mit Masse kurzschließen.


• AC
  Um die beste Klangqualität zu erzielen, empfehlen wir die Verwendung eines eigenen, von den restlichen Komponenten der HiFi-anlage getrennten Stromanschlusses für ALTAIR G2.1, um es von anderen digitalen Quellkomponenten zu isolieren, die Schaltnetzteile verwenden. Die Leistungsaufnahme von ALTAIR G2.1 beträgt weniger als 50 W. Ein dickes Netzkabel wird nicht empfohlen, da das Gewicht des Netzkabelsteckers die Netzkabelbuchse auf der Rückseite des Geräts beschädigen kann. Bitte überprüfen Sie die Netzspannung auf der Rückseite des Geräts, bevor Sie es an das Stromnetz anschließen.


Bitte stellen Sie sicher, dass alle Geräte in Ihrem System ausgeschaltet sind, bevor Sie mit der Verkabelung beginnen; die Nichtbeachtung dieser Anweisung kann zu dauerhaften Schäden am Gerät und zum Erlöschen jeglicher Garantie führen.
